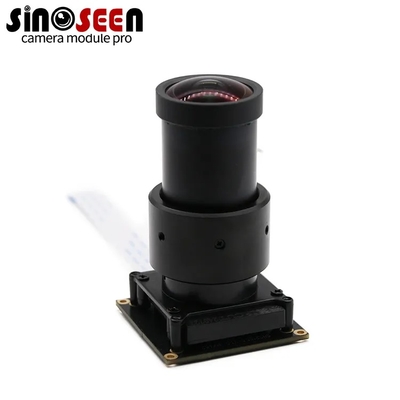

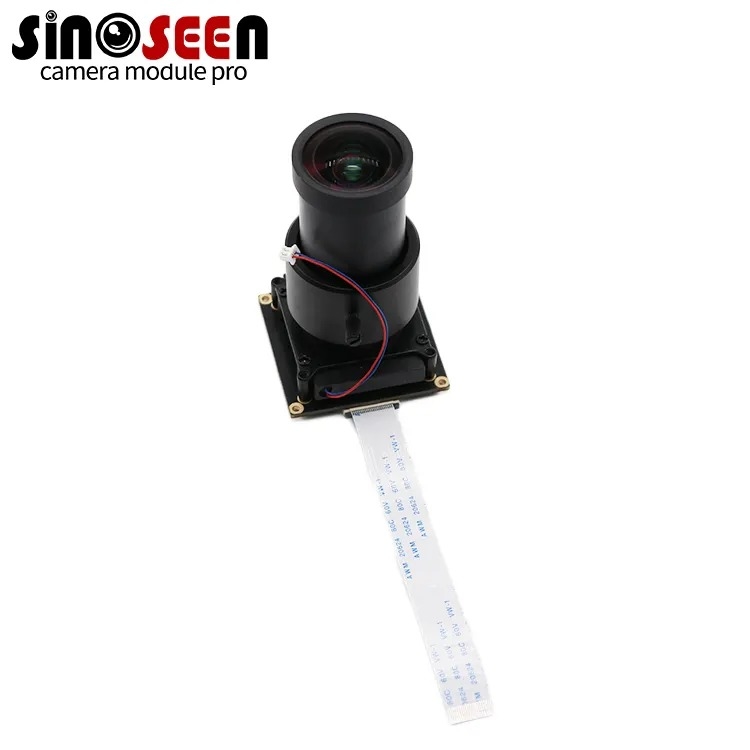

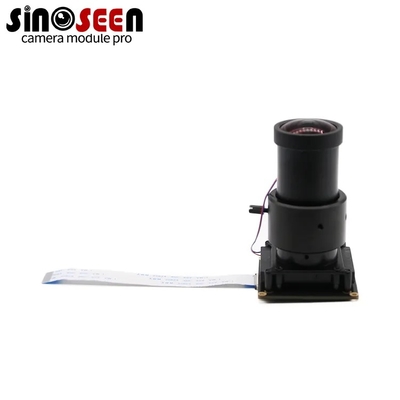

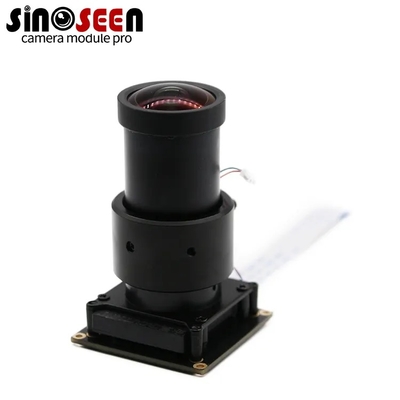

8MP Starvis Snoy IMX567/568 Cmos Kamera Modul MIPI globale Verschluss für Hochgeschwindigkeitsszenarien
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Sinoseen |
| Zertifizierung: | RoHS、ISO9001、CE |
| Modellnummer: | XLS-IMX567/568-8MP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 |
|---|---|
| Preis: | verhandelbar |
| Verpackung Informationen: | Tray+Anti-statische Tasche in Karton |
| Lieferzeit: | 2-3week |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500000 Stücke/Monat |
|
Detailinformationen |
|||
| Typ: | MIPI-Kameramodul | Sensor: | Snoy IMX567/568 CMOS |
|---|---|---|---|
| Entschließung: | 8MP 2840(H)x2840(V) | Abmessung: | (kundengerecht) |
| Linse FOV: | 70° (optional) | Schwerpunktart: | Konzentrieren |
| Hervorheben: | High Speed Cmos camera module,IMX567 Cmos camera module,Global Shutter Cmos camera module |
||
Produkt-Beschreibung
Unterstützt das Debuggen mit NXP und NVIDIA
Sinoseens neuestes 8MP Global Shutter MIPI Kameramodul (Modell: XLS-IMX567/568-8mp) integriert den Sony Starvis IMX567/568 CMOS-Sensor und bietet hervorragende Bildaufnahmeeigenschaften für professionelle Anwendungen. Der Kernvorteil dieses Moduls liegt in seinem einzigartigen 1:1-Seitenverhältnis-Ausgang, der die Anzeige von hochauflösenden 2840x2840-Bildern ohne Zuschneiden ermöglicht und gleichzeitig Bildraten von bis zu 214 Bildern pro Sekunde unterstützt, was eine reibungslose und klare Leistung in Hochgeschwindigkeitsszenarien gewährleistet.
Die Global Shutter-Funktionalität des Moduls ist die Grundlage für verlustfreie Bildgebung. Im Gegensatz zur herkömmlichen Rolling Shutter-Technologie stellt die globale Belichtung sicher, dass alle Pixel im Bild gleichzeitig belichtet werden, wodurch Bildverzerrungen, Bewegungsunschärfe oder der “Gelee-Effekt” vermieden werden, die bei sich schnell bewegenden Objekten auftreten können. Dies bedeutet, dass Sie genaue, verzerrungsfreie hochauflösende Bilder erzielen können, egal ob Sie sich schnell bewegende Produktionslinien oder komplexe dynamische Umgebungen erfassen.
Dieses Kameramodul in Industriequalität zeichnet sich dank seiner hochauflösenden 1:1-Bilder, der globalen Belichtung und der hohen Bildrate in Bereichen mit strengen Anforderungen an die Bildintegrität und Echtzeitleistung aus. In Anwendungen der industriellen Bildverarbeitung kann es präzise Dimensionsmessungen, Produktinspektionen und die schnelle Identifizierung kleinerer Defekte und Kratzer durchführen, wodurch die Effizienz der Qualitätskontrolle in Hochgeschwindigkeitsproduktionslinien erheblich gesteigert wird. Für Computer-Vision-Anwendungen, die hochpräzise Berechnungen und Analysen erfordern, wie z. B. 3D-Rekonstruktion und AI-Datenerfassung, ist seine verzerrungsfreie Bildgebung besonders wichtig und liefert zuverlässige, qualitativ hochwertige Rohdaten für komplexe Algorithmen.
Das Modul verwendet eine universelle MIPI-Schnittstelle und unterstützt anpassbare FPC-Längen, was eine große Flexibilität und Bequemlichkeit für die Integration in kompakte Geräte bietet. Es ist weitgehend kompatibel mit gängigen Betriebssystemen wie Windows, Android und Linux und unterstützt Farb-/Monochrom-RAW-Ausgabeformate, wodurch Entwicklern leistungsstarke Nachbearbeitungs- und Algorithmusoptimierungsfunktionen zur Verfügung stehen.
Wir sind bestrebt, optimierte visuelle Lösungen für Ihre Projekte bereitzustellen. Wenn Sie eine leistungsstarke 8MP Global Shutter MIPI-Kamera suchen oder sich für das Sinoseen XLS-IMX567/568-8mp-Modul interessieren, können Sie sich jederzeit an unser Engineering-Team wenden, das Ihnen professionelle Unterstützung bietet.
Spezifikation
| Produkt-Nr. | XLS-IMX567-8MP | XLS-IMX568-8MP |
| CMOS-Sensor | 1/1.8" Sony lMX567, Mono/Farbe, 5,1 Mpixel | 1/1.8" Sony lMX568, Mono/Farbe, 5,1 Mpixel |
| Aktive Pixel | 2472(H)x2064(V) | 2472(H)x 2064(V) |
| Pixelgröße | 2.74(H)x2.74(V)um | 2.74(H)x 2.74(V)um |
| Aktive Sensorgröße | 6.773(H)x5.655(V)mm | 6.773(H)x5.655(V)mm |
| Verschlussart | Global Shutter | Global Shutter |
| ADC-Auflösung | 8 Bit / 10 Bit / 12 Bit | 8 Bit / 10 Bit/ 12 Bit |
| CS1-2-Ausgang | 2 Lanes/ 4 Lanes / RAW 8, 10 oder 12 | 2 Lanes/ 4 Lanes / RAW 8. 10 oder 12 |
| CS1-2 maximale Geschwindigkeit | 1,2 Gbit/s/Lane max. | 1,2 Gbit/s/Lane max. |
| CSl-2 Standardgeschwindigkeit | 1,2 Gbit/s/Lane | 1,2 Gbit/s/Lane |
| Max. fps (volle Auflösung, 4 Lanes) | 97,0 fps bei 8 Bit/ 79,4 fps bei 10 Bit/ 67,2 fps bei 12 Bit | 97,0 fps bei 8 Bit/ 79,4 fps bei 10 Bit/ 67,2 fps bei 12 Bit |
| Ausgabemodi | Streaming-Modus, schneller Trigger-Modus | Streaming-Modus, schneller Trigger-Modus |
| Verschlussauflösung | 1 horizontale Einheit | 1 horizontale Einheit |
| Verstärkung | 0-24dB analoge Verstärkung + 24-48dB digitale Verstärkung | 0-24dB analoge Verstärkung + 24-48dB digitale Verstärkung |
| S/N-Verhältnis | n/a | n/a |
| Dynamikbereich | n/a | n/a |
| HDR | NEIN | NEIN |
| CRA | n/a | n/a |
| ROl/Zuschneideunterstützung | JA | JA |
| Binning/Subsampling-Unterstützung | Ja: 2x2 Binning / Ja | Ja: 2x2 Binning / Ja |
| Reverse-Modi | für vertikales oder horizontales: normal oder invertiertes Auslesen | für vertikales oder horizontales: normal oder invertiertes Auslesen |
| Trigger-Eingang | JA | JA |
| Blitzausgang | JA | JA |
| Stromverbrauch | 210mA(@3.3V) max. bei Aktivierung | 180mA(@3.3V) max. bei Aktivierung |
| Standby-Strom | 50mA | 45mA |
| Betriebstemperatur | -30 bis +75 °C, nicht kondensierend | -30 bis +75 °C, nicht kondensierend |
| Lagertemperatur | -30 bis +80 °C | -30 bis +80 °C |
| Garantierte Leistungstemperatur | -10 bis +60 °C | -10 bis +60 °C |
| Versorgungsspannung | 3,3 V +/- 5 % am Eingang des Moduls (ohne Spannungsabfall am Kabel) |
3,3 V +/- 5 % am Eingang des Moduls (ohne Spannungsabfall am Kabel)
|
